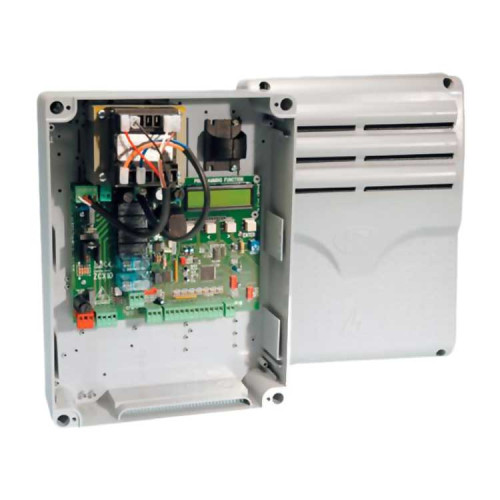

CAME ZL180 Блок управления

19 600.00 ₽
  •   18 620.00 ₽ для зарегистрированных
  • Производитель:CAME
  • Код товара:2000000026695
  • Артикул:002ZL180
  • Доступность:Под заказ
Блок управления ZL180 предназначен для управления приводами распашных ворот F7024N, A3024N и A5024N.24V. Данное изделие разработано и произведено компанией САМЕ CANCELLI AUTOMATICI S.p.A. в полном соответствие с действующими нормами безопасности.Напряжение питания блока управления 230В (50/60Гц) подается на контакты L-N. Все системы управления и аксессуары питаются 24В. Внимание! Максимальная мощность аксессуаров 34Вт. Блок управления имеет токовую систему защиты с регулировкой ее чувствительности. Если ворота встречают препятствие, токовый датчик немедленно это фиксирует и изменяет направление вращения двигателя.

При этом ворота:
-открываются, если до этого закрывались;
-закрываются, если до этого открывались.

Внимание! Если препятствие обнаружено 3 раза подряд, ворота останавливаются в открытом положении. Автоматическое закрывание отключается. Для закрытия ворот необходимо удалить препятствие и подать команду нажатием кнопки или пульта. Все цепи защищены предохранителями.
Блок обеспечивает выполнение следующих функций:
автоматическое закрывание ворот;
предварительное включение сигнальной лампы;
обнаружение препятствий в любой позиции ворот;
постоянный контроль фотоэлементов безопасности;

Могут выполняться следующие комманды:
открыть/закрыть;
открыть/закрыть с промежуточной остановкой;
частично открыть;
полная остановка.

После обнаружения препятствия фотоэлементами:
-ворота открываюся, если они закрывались;
-ворота останавливаются (и закрываются, если включено авт. закрывание), если они открывались. Блок управления оснащен регуляторами:
-время автоматического закрывания;
-время задержки 2 двигателя при закрывании;
-чувствительность токового датчика отдельно для открывания, закрывания и торможения.



Электропитание аксессуаров:
Разъем для подключения различных аксессуаров:
-24В (переменного тока) при основном питании;
-24В (постоянного тока) при резервном питании.
Общая потребляемая мощность не должна превышать 34 Вт.
Электропитание системы 230В (50/60 Гц)
Сигнальные лампы и индикаторы
Сигнальная лампа (24В, макс. 25Вт) Мигает в течение времени открытия и закрытия ворот
Сигнальный индикатор (24В, макс. 3Вт) Включается как только ворота начали открываться. Выключается когда ворота закрыты.

Устройства безопасности:
"Частичный СТОП" (НЗ)
"Открывание в режиме закрывания" (НЗ)
Устройства управления:
Разъем подключения кнопки "Стоп" (НЗ)
- При нажатии кнопки СТОП происходит остановка движения ворот, в том числе при автоматическом закрывании. Для возобновления движения необходимо нажатие кнопки управления или брелка передатчика.
Разъем подключения кнопки "Частичного открывания" (НО)
-При нажатии кнопки происходит открытие одной створки для прохода людей.
Разъем подключения кнопки "Пошаговое управление" (НО)
-При нажатии кнопки происходит открытие/закрытие ворот. Функционирование данных контактов зависит от положения микропереключателей 2 и 3 (см. раздел "Выбор функций с помощью микропереключателей")
Регулировки:
-Регулировка чувствительности токовой системы защиты во время движения ворот. При превышении установленного порога изменяется направление движения ворот.
-Регулировка чувствительности токовой системы защиты во время торможения. При превышении установленного порога ворота останавливаются.
-Регулировка времени задержки 2 мотора при закрывании. Время регулируется в пределах от 1до 17 секунд.
-Регулировка времени задержки закрытия ворот. После истечения установленного времени ворота автоматически закроются. Время регулируется в пределах от 1 до 150 секунд.

Компания ДЕЛК предлагает купить CAME ZL180 Блок управления на выгодных условиях в Воронеже.
