Сигма-ИС БЗЛ-02 блок защиты линий IP65

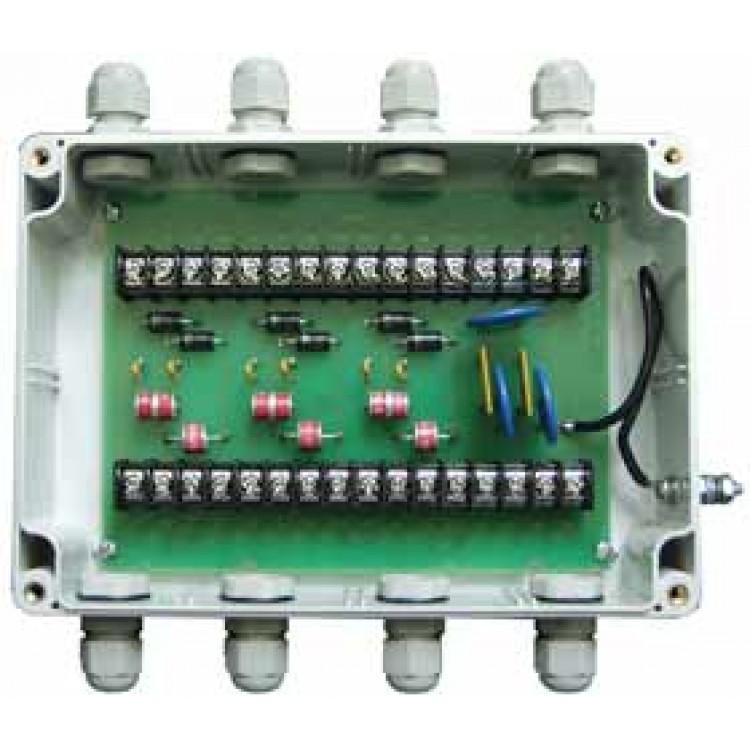

Блоки защиты линий БЗЛ-01, БЗЛ-02, БЗЛ-03, БЗЛ-04
БЗЛ используются для защиты линий связи, шлейфов сигнализации, цепей источников вторичного питания от перенапряжений, возникающих вследствие:

атмосферных воздействий (электричество, непрямое грозовое воздействие);
коммутации (включения/выключения) оборудования;
наводок от высоковольтных линий электропередач и других источников высокого напряжения.
БЗЛ в зависимости от модификации содержат каналы защиты линии связи, каналы защиты цепей ШС и источников вторичного питания. По количеству защищаемых каналов выпускаются следующие варианты БЗЛ:

БЗЛ-01 – три канала для RS-485 или ШС (напряжение ШС до 16В), один канал питания;
БЗЛ-02 – один канал RS-485 или ШС (напряжение ШС до 16В), один канал питания;
БЗЛ-03 – два канала RS-485 или ШС (напряжение ШС до 16В);
БЗЛ-04 – один канал RS-485 или ШС (напряжение ШС до 16В), два канала RS-485 или ШС (напряжение ШС до 28В), один канал питания;




Технические характеристики
Тип защищаемой линии линия связи интерфейса RS-485, шлейф сигнализации до 12В, линия питания до 24В
Скорость передачи данных, бит/с, не более 19200
Емкость «линия связи (А, В) – сигнальная земля», пф, не более 700
Емкость «линия связи (А, В) – защитная земля», пф, не более 30
Проходное сопротивление канала, Ом, не более 6
Максимальное рабочее напряжение «линия связи (А, В) – сигнальная земля», В, не более 16
Максимальный ток линий связи (А, В), А, не более 0,3
Максимальный разрядный ток «линия связи (А, В)- защитная земля» (импульс 8/20 мкс), кА, не более 12
Напряжение пробоя разрядника (постоянное напряжение), В 90±20%
Тип защищаемой линии цепи вторичного источника питания
Напряжение питания, В, не более 30
Ток, А, не более 5
Вносимое сопротивление, Ом, не более 0,1
Диапазон рабочих температур, С -50…+50
Относительная влажность воздуха при температуре + 25 С, не более 95%
Габаритные размеры БЗЛ-01; БЗЛ-04 / БЗЛ-02; БЗЛ-03, мм, не более 190x170x60 / 140x130x60
Масса, кг, не более 0,5 / 0,3
